Hệ kèo mái bê tông

Vật liệu: Thép mạ hợp kim nhôm kẽm GL JIS G3121- SGLC570 AZ100/AZ150/AZ200 G550 Mpa

KẾT CẤU HỆ KÈO THÉP FUCO-TRUSS CHO MÁI BÊ TÔNG

Hệ giàn khung vì kèo xà gồ thép mạ FUCO-TRUSS được làm từ thép mạ cường độ cao ZINCACUME AZ100 G550 với tính năng siêu nhẹ chống rỉ. Sự lựa chọn tối ưu cho mái bê tông lợp ngói.

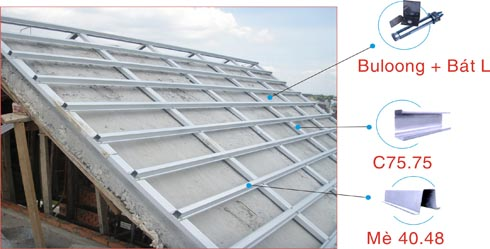

Hình ảnh mô tả hệ kèo mái bê tông Fuco-TRUSS

Vật tư chính cho Kết cấu mái bê tông gồm:

Cầu phong:
Thanh C40.75 hoặc C75.75 (khoảng cách 1000 – 1300mm) được trải trực tiếp trên mái bê tong. Chủng loại thanh dùng làm cầu phong phụ thuộc vào độ cán phẳng hoặc không cán phẳng của mái bê tông.
– Nếu mái bê tông chưa cán phẳng: dùng thanh C75.75
– Nếu mái bê tông đã cán phẳng: dùng thanh C40.75

Mè (lito):
Thanh TS40.48 (được chia theo loại ngói khoảng 330mm – 350mm)
liên kết bằng vít tự khoan cường độ cao. Được định vị vào dầm bê tông bằng pad liên kết, Buloong đạn với kích thước M100x120mm.
Sử dụng hệ giàn kèo thép FUCO-TRUSS® làm:

– Giảm khối lượng cho mái bê tông, các viên ngói liên kết bằng vít chứ chứ không dán cứng lên tấm bê tông nên co giãn tốt theo thời tiết.

– Chi phí lợp ngói giảm 30% so với dán ngói.

– Tính thẩm mỹ cao, mái ngói phẳng tuyệt đối

TIÊU CHUẨN THIẾT KẾ:

– Tiêu chuẩn tải trọng và tác động
+ TCVN 2737-1989
+ AS 1170.1-1989
+ AS 1170.2-1989
+ Tiêu chuẩn Úc AS/NZ 4600-1996
+ Độ võng kèo theo phương đứng = L/250
+ Độ võng xà gồ theo phương đứng =L/150
+ Cường độ vít liên kết
– Vít tự khoan liên kết, mạ kẽm loại 12-14×20mm – HEX có cường độ chịu cắt ≥ 6,8KN
– Bulong nở M12×80; M12×100
+ Tiêu chuẩn tính toán thiết kế: AS/NZ 4600-1996

TRỌNG LƯỢNG THIẾT KẾ

− Tĩnh tải ( kg/m2 )
+ Ngói : 60 kg/m2 ( n =1.1)
+ Trọng lượng bản thân kèo : 15kg/m2
+ Trần : 10 kg.m2
− Hoạt tải : 30 kg/m2 ( n = 1.2 )

Một số hình ảnh về khung kèo thép mái bê tông
